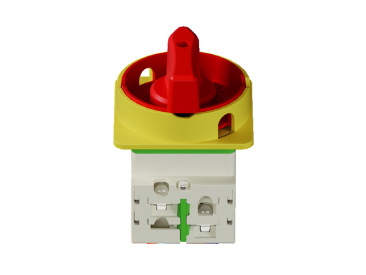

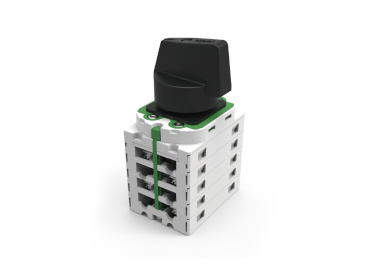

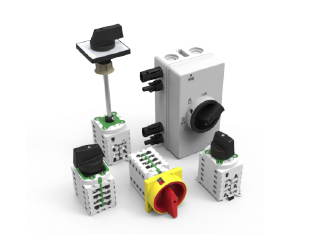

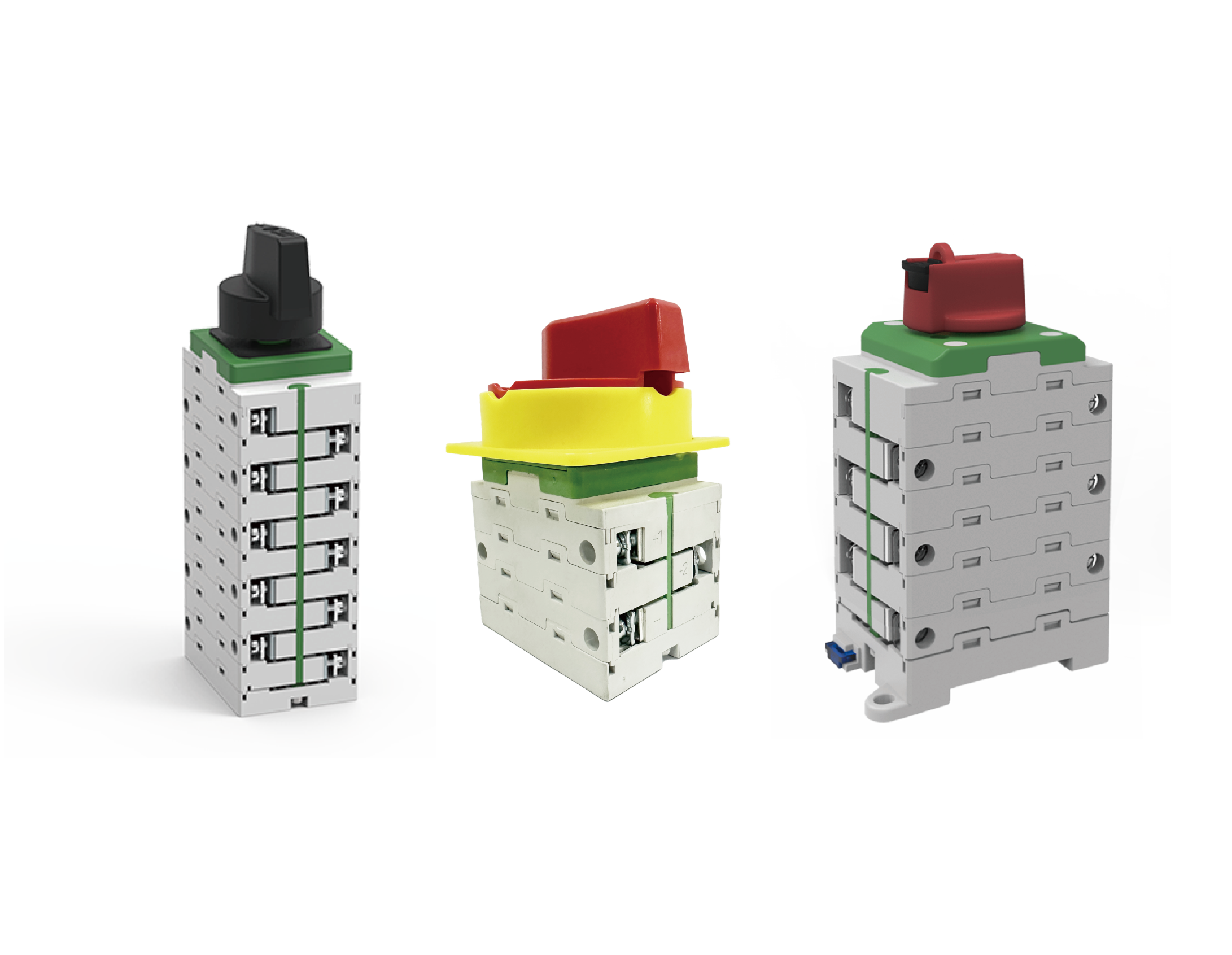

综合电气插座与电气开关的结构特点,参照最新的太阳能光伏发电规范,设计制造了旋转插片式太阳能专用直流隔离开关,是一款真正的适用于直流电的隔离开关。
接触对采用插入式接触而非对碰接触,静簧片参照电气插件插片的刀片式设计,动簧片插入口参照电气插件的夹持式插口设计,不使用第三个弹性零件,缩短燃弧时间,保证接触可靠性的同时增强断开电路的可靠性。

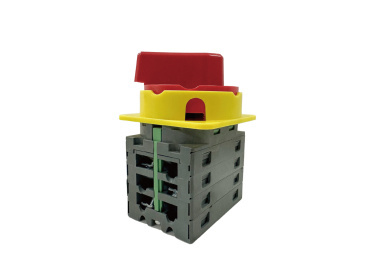

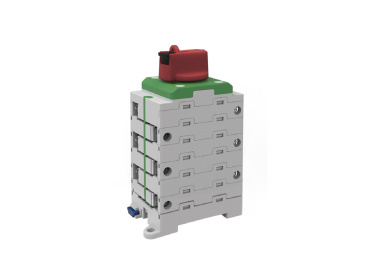

普照直流隔离开关采用旋转式开关结构,操控时,当旋钮转过一定角度,动簧片实现开关状态的瞬间转换,耗时仅5ms,缩短了燃弧时间。
接触对的结构设计与开关转换速度的提高能大大减少电弧的产生与存活时间,触点有自清洁功能,电弧发生区域与接触区域不重合。
工作电压可以高达 1500V;工作电流最高可以达到 85A;2~8级设计,可以最高满足6路MPPT的逆变器设计;采用V-O等级的绝缘材料;高导通性铜,且活动和接线端子触点铜镀锌,接触良好,不易腐蚀,损耗小。

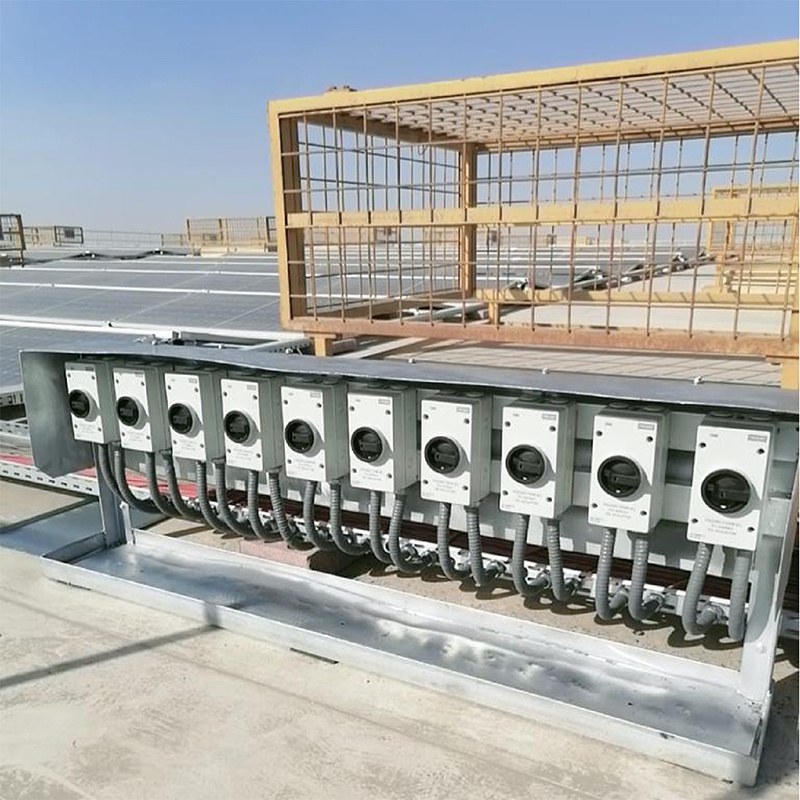

机械密封结构,内置开关安装在机箱内整体防护等级可以达到 IP66;外置开关专利机械密封结构,四面不锈钢螺丝紧固外壳,进口软质密封圈,确保防护等级达IP66。
内藏式跳线,方便串并连线、节省空间,且更美观;空间布线,容易辨识;端子设计为斜45°角,正反触点可选型,外置开关的外壳空间充足,接线便利;用多种电缆接头、连接器可选。
可选带挂锁或门锁机构,防止误操作;开关位置标识与开关方向限定,防止因不能确定开关状态而发生的误操作。
开关可在-45℃~70℃温度环境下满载工作,绝缘电压 1500V 测试标准,可以在高达 1500V 的直流系统中安全是用,满足过电压 I~III 标准,以及污染等级 2 使用环境。
最新的PROJOY PEDS系列光伏直流开关作为普兆针对1500V光伏系统推出的光伏专用直流开关,具有诸多重要特性:
满足1500V光伏系统需求;满足逆变器多路MPPT需求;满足逆变器更小更精致要求;满足逆变器高性能需求;满足光伏系统安装的多样性需求等。
通过高标准测试认证:先后获得各项国际认证,包括欧共体CE认证、TUV认证、SAA等,同时还在进行1000V的UL508i认证。其中光伏外置直流开关产品已批量销往英国、澳大利亚、法国、意大利和印度等。光伏内置开关已经成为国内多家著名逆变器制造商的合格供应商。
苏州普兆1500V系列直流开关已经成功获得了德国莱茵TüV集团颁发的TUV证书。该认证的获得标志着普兆直流开关成为全球第一家通过IEC60947-3(ed.3.2):2015新标准测试的隔离开关,同时也是国内唯一 一家获得40A、55ATUV证书的直流开关产品。 2017/11/20 12:46:17
10月17日,国家电网新闻发言人张正陵在公开场合透露的数据显示,截至2017年6月底,我国分布式光伏并网用户数为41.56万户,较2016年底的20万户翻番,累计并网容量1615万千瓦时,是2016年底的1.8倍。 2017/11/19 9:57:02
普兆新能源成为中国户用光伏标准化联盟发起成员单位,“建立户用光伏行业标准体系,促进户用光伏产业健康发展”,中国户用光伏标准化联盟筹备会将于本月26日在上海嘉里大酒店举行,本次大会由中国标准化协会太阳能应用分会支持。 2017/11/17 16:29:49
日期: 2017年4月19-21日
地点: 中国,上海
展位: E6-270
1500V较高电压的主要优点是,首先,更大的规模效益和通过更高功率的DC器件从而节约成本:如电缆,汇流箱,和逆变器。其次,它允许更大的光伏阵列和逆变器这也降低安装和维护成本,因为不需要那么多逆变器来把直流(DC)转换为交流(AC)。 2015/10/16 10:55:23
光伏直流开关是系统安全性保障的最重要部件,光伏直流开关的可靠性和稳定性直接关系到光伏系统的稳定发电和收益,直接影响到光伏系统的安全可靠运行。 2015/10/9 11:51:07
1500V系统方面的产品包括1500V双玻组件和1500V常规组件。有业内人士透露,为了配套逆变器产品, PROJOY已经将直流开关系列产品线从1000V更新到1500V。 2015/8/11 11:47:10
光伏直流开关的工作电压较高,直流电流没有过零点,直流系统的灭弧分断难度也远大于交流系统,这些也会提高了发生触电和火灾事故的风险。所以在光伏电站系统中,光伏直流开关起着重要作用! 2015/7/10 13:26:13
